Choisir une prise pour goulotte électrique ne se résume pas à trouver un format 2P+T standard. La compatibilité mécanique entre le mécanisme de la prise et la série de goulotte conditionne le montage, la fermeture du couvercle et la fiabilité à long terme de l’installation. Un mauvais appariement oblige à recourir à un adaptateur, quand il existe, ou à changer de goulotte.
Compatibilité prise et goulotte : les critères techniques à vérifier avant achat
Une prise conçue pour une goulotte Legrand DLP ne se clipse pas dans une goulotte Hager ou Schneider sans un cadre d’adaptation spécifique. Ce cadre, souvent vendu séparément, porte une référence propre qu’il faut identifier avant de passer commande.
A lire également : Volets roulants discount : comment choisir le bon moteur et le bon tablier
Le premier réflexe consiste à relever la série exacte de la goulotte déjà posée (DLP, GBD, Titan, etc.) puis à chercher la prise dans la même série ou à identifier le cadre compatible. Mélanger les marques sans vérification mène presque toujours à un problème de clippage ou de jeu mécanique.
| Critère | Ce qu’il faut vérifier | Conséquence d’un mauvais choix |
|---|---|---|
| Série / marque de la goulotte | Référence exacte sur le couvercle ou le profil | Prise incompatible, clippage impossible |
| Cadre d’adaptation | Référence du cadre associé à la série | Achat supplémentaire ou retour produit |
| Profondeur utile de la goulotte | Encombrement arrière du mécanisme de prise | Couvercle qui ne ferme plus, câbles comprimés |
| Nombre de compartiments | Séparation courants forts / courants faibles | Non-conformité, parasites sur les réseaux data |
| Type de bornes | Bornes automatiques ou bornes à vis | Risque de mauvais serrage (vis) ou gain de temps (auto) |
Ce tableau résume les points de friction les plus fréquents. La profondeur du mécanisme est le critère le plus souvent négligé : un mécanisme trop profond empêche la fermeture correcte du couvercle et complique le passage des câbles dans la goulotte.
A découvrir également : Comment choisir le bon professionnel pour votre recherche de fuite d'eau à Paris
Séparation courants forts et courants faibles dans une goulotte appareillable
Les goulottes appareillables à plusieurs compartiments permettent de faire cohabiter prises de courant et prises RJ45 ou téléphoniques dans le même chemin de câble. La condition : des compartiments séparés pour les courants forts et les courants faibles.
Sans cette séparation physique, les câbles de données subissent des interférences électromagnétiques générées par les conducteurs de puissance. Le résultat se traduit par des perturbations réseau ou des baisses de débit sur les prises RJ45.
Accessoire de cloisonnement
La plupart des fabricants proposent une cloison amovible qui se glisse dans le profil de la goulotte. Vérifiez que le modèle de goulotte choisi accepte cet accessoire et que la largeur totale laisse assez de place pour loger les deux types de câbles sans forcer.
Pour une installation de bureau avec plusieurs postes informatiques, une goulotte à trois compartiments (puissance, données, réserve) offre une marge d’évolution appréciable.
Obturateurs de sécurité et protection enfants sur prise pour goulotte
Les prises équipées d’obturateurs automatiques (éclipses de sécurité) bloquent l’accès aux contacts tant qu’une fiche normalisée n’est pas insérée. Dans les locaux accessibles aux enfants, cette protection est considérée comme obligatoire.
Les concurrents SERP abordent peu ce point pour les prises sur goulotte. La logique est pourtant la même que pour une prise encastrée : la goulotte est souvent posée à hauteur de plinthe, donc à portée directe des enfants.
- Vérifiez la mention « 2P+T avec éclipses » ou « obturateurs automatiques » sur la fiche produit de la prise
- Les modèles sans éclipses existent encore en catalogue mais ne conviennent pas aux logements avec enfants ni aux ERP
- L’indice de protection IP doit aussi être adapté à l’environnement : IP44 minimum pour une goulotte en pièce humide ou en extérieur couvert
Bornes automatiques ou bornes à vis : quel raccordement pour la prise de goulotte
Le type de connexion a un impact direct sur la rapidité du montage et sur la fiabilité dans le temps. Deux technologies se partagent le marché.
Bornes automatiques
Le fil rigide s’insère par simple pression. Le ressort maintient le contact. Les bornes automatiques réduisent le risque de mauvais serrage et accélèrent le raccordement, ce qui compte quand on équipe une goulotte sur toute la longueur d’un bureau ou d’un couloir.
Bornes à vis
Le fil est serré manuellement. Un couple de serrage insuffisant provoque un échauffement du contact, surtout sous charge prolongée (appareil de chauffage, par exemple). En revanche, certains électriciens préfèrent les bornes à vis pour les sections de fil plus importantes.
Pour une installation courante en goulotte avec du fil en 2,5 mm², les bornes automatiques constituent le choix le plus fiable pour un non-professionnel.

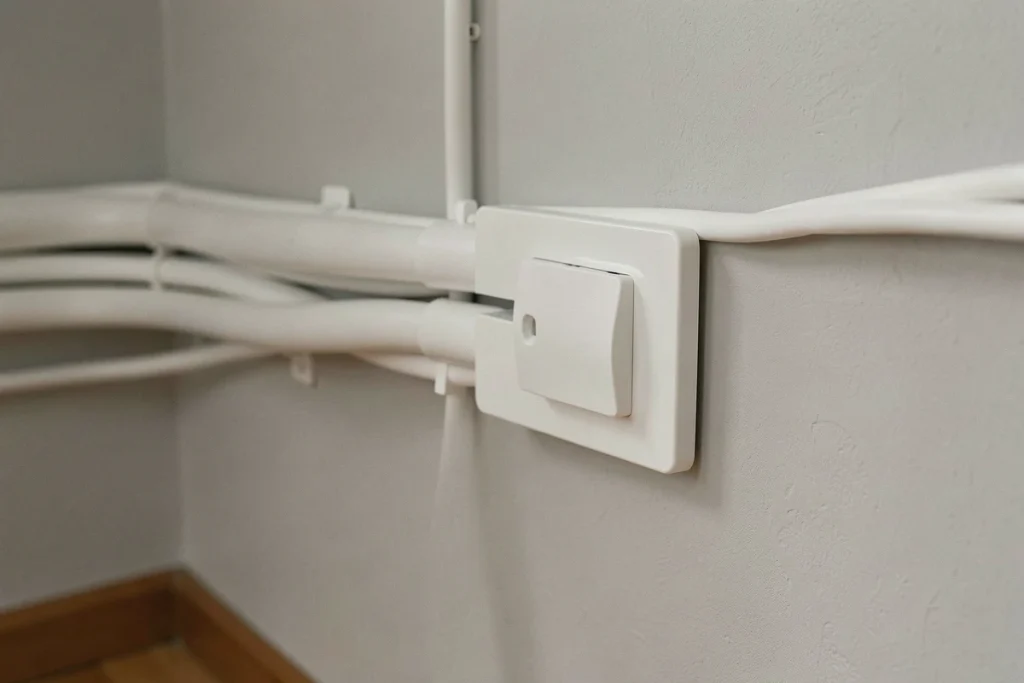

Prise saillie, prise encastrée ou prise sur goulotte : distinctions pratiques

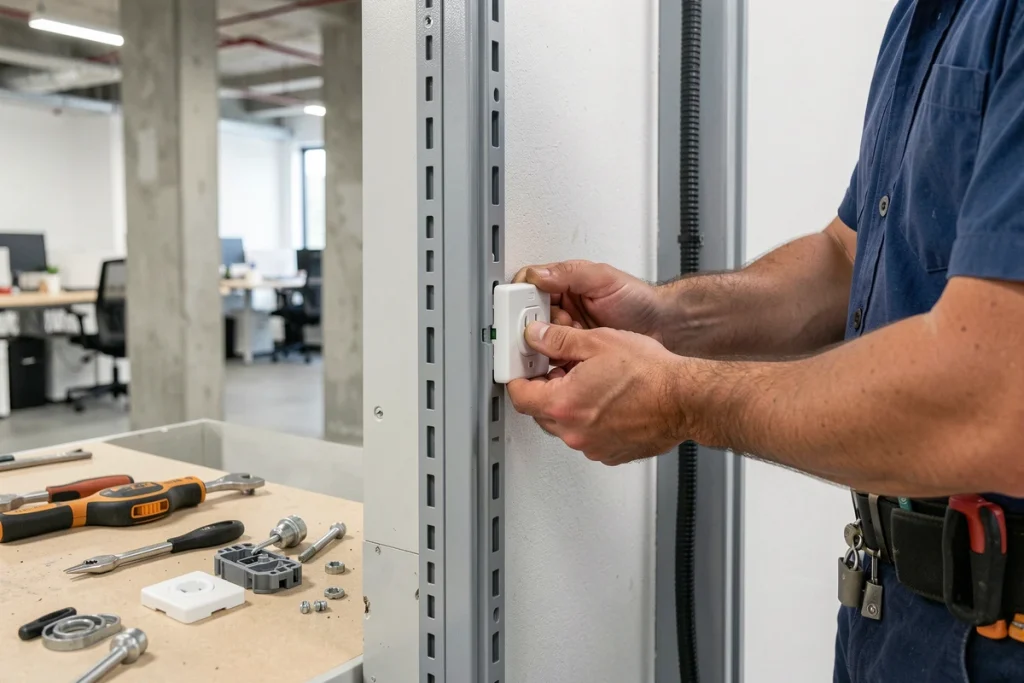

La prise pour goulotte se distingue par son mode de fixation : elle se clipse dans un cadre solidaire du profil de la goulotte, sans perçage ni boîte d’encastrement. Ce montage simplifie l’ajout ou le déplacement de points de branchement après la construction.
- Prise encastrée : nécessite une boîte d’encastrement dans le mur, offre un rendu affleurant, adaptée aux constructions neuves
- Prise en saillie : se fixe directement sur la paroi, plus visible, utilisée en rénovation rapide sans saignée
- Prise pour goulotte : se monte dans le chemin de câble apparent, modulable, idéale pour les bureaux, ateliers et extensions d’installation
- Prise modulaire tableau : se loge dans le coffret électrique, usage de maintenance ou d’alimentation temporaire
Le choix dépend du contexte de pose. En rénovation sans ouverture de mur, la goulotte avec prises intégrées reste la solution la plus rapide à mettre en œuvre tout en respectant la norme NF C 15-100, à condition que le circuit soit correctement protégé au tableau électrique.
Avant de commander, notez la référence exacte de votre goulotte, mesurez sa profondeur utile, et vérifiez la présence d’éclipses sur la prise. Ces trois vérifications éliminent la majorité des retours produit et des incompatibilités au montage.
