Pour dessiner une véranda dans Sweet Home 3D, il faut la bâtir avec les outils existants : le logiciel n’a pas d’outil véranda, et sa FAQ officielle précise qu’il ne propose pas encore de moyen simple de créer des toits. On combine donc une pièce pour le sol, des murs bas pour le soubassement, des baies vitrées du catalogue pour les parois et des éléments inclinés pour la toiture. Cette méthode donne une véranda lisible en vue 3D, que l’on peut ensuite joindre à un dossier de demande de travaux.
Importer le plan de la maison et fixer l’emprise de la véranda
Commencez par le plan de la maison, car la véranda s’y accole et ses cotes en dépendent. Sweet Home 3D accepte une image de fond au format BMP, JPEG, GIF ou PNG, que l’on met à l’échelle avant de redessiner les murs par-dessus.
A lire également : 5 étapes clés pour réussir une construction neuve
Si vous n’avez pas de plan sous la main, une base de plans de maison gratuits à importer permet de partir d’un tracé existant. Repérez ensuite la façade concernée et notez la largeur et la profondeur souhaitées pour la véranda.
Tracer le sol et les murets de la véranda
Créez d’abord le sol avec l’outil de création de pièces, en suivant l’emprise relevée. Le plafond de cette pièce se désactive dans ses propriétés : la couverture sera modélisée à part.
A lire également : Réussir l'extension d'une maison en copropriété horizontale pro
Dessinez ensuite les murets avec l’outil de création de murs. Une hauteur réduite, par exemple celle d’un soubassement, se règle en double-cliquant sur chaque mur, avec l’épaisseur souhaitée.
Si la véranda est surélevée par rapport au salon, ajoutez un niveau. Son niveau et son élévation se modifient par un double clic sur l’onglet du niveau, et la hauteur du niveau fixe l’altitude du plafond.

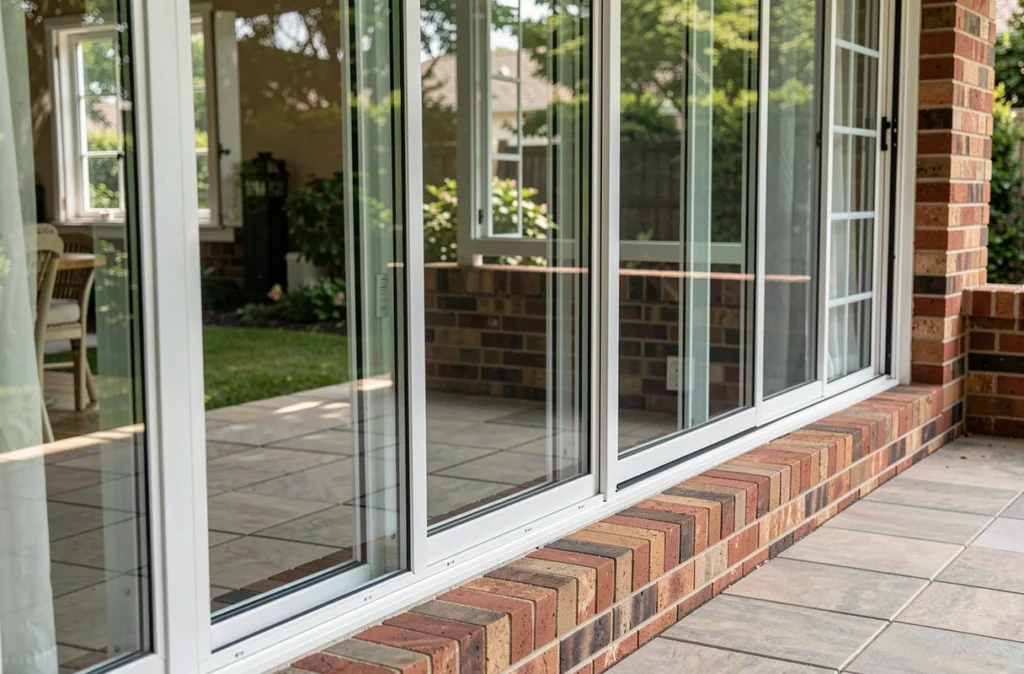

Monter les parois vitrées avec les baies du catalogue
Les parois vitrées s’obtiennent avec les fenêtres, portes-fenêtres et baies du catalogue. Glissez-les sur les murets, puis étirez-les pour qu’elles couvrent la hauteur voulue : la largeur, la profondeur et la hauteur se saisissent dans la fenêtre de modification de chaque objet.
Quand le catalogue ne suffit pas, le logiciel permet d’importer des modèles 3D aux formats OBJ, DAE, KMZ ou 3DS, ainsi que des fichiers ZIP qui en contiennent. Un fichier SketchUp doit d’abord être converti au format DAE.
Vous pouvez aussi comparer avec un autre logiciel de plan de maison si la modélisation des baies vous semble trop limitée.
Poser un toit de véranda en pente ou plat
Le toit est l’étape qui demande le plus d’astuces. La FAQ officielle indique trois voies pour obtenir une toiture en pente :
- Télécharger des modèles de toit prêts à l’emploi (ardoises, toits polygonaux) depuis la page d’import de modèles 3D du site.
- Depuis la version 5.5, assembler des boîtes et des triangles de la catégorie Divers, aplatis puis inclinés autour de leur axe horizontal.
- Installer l’extension Roof Generator, qui crée des toits avec différentes pentes.
Pour une véranda, la deuxième méthode suffit souvent : un panneau aplati, incliné jusqu’à la pente voulue et coloré en bleu translucide, imite une couverture en verre. Il reste à ajuster son élévation pour qu’il repose sur le haut des parois.
Un toit plat est plus simple. La FAQ indique de dessiner une pièce sur un niveau situé à la hauteur du toit, ce qui produit une dalle horizontale au-dessus de la véranda.
Éviter les défauts de conception compte autant que le tracé, comme le montrent les erreurs de plan d’une pergola en bois : une couverture mal dimensionnée se repère dès la vue 3D.
Régler textures, lumière et vue 3D
Les montants se colorent ou se texturent dans les propriétés de chaque objet, en aluminium ou en bois selon votre projet. De nouvelles textures s’ajoutent grâce à l’assistant d’import du logiciel.
La vue aérienne montre l’ensemble, tandis que la visite virtuelle place un observateur dans la véranda. Pour le rendu, la fonction de création de photo enregistre la vue 3D en image PNG. Aux deux meilleurs niveaux de qualité, on peut aussi modifier l’heure pour voir comment la lumière entre dans la pièce.
Exporter la véranda pour une demande de travaux
Le plan se génère en PDF par la commande d’impression au format PDF, et la vue 3D en image grâce à la création de photo. Le logiciel exporte aussi la scène au format OBJ, utile pour la reprendre dans un autre outil.
Une véranda crée de la surface, donc elle relève d’une déclaration préalable ou d’un permis de construire selon sa taille et le règlement d’urbanisme local. Le dossier comprend un plan de masse lorsqu’une construction est créée, et un plan des façades et des toitures lorsqu’elles sont modifiées. Votre mairie confirme les seuils applicables à votre terrain.
Une extension en copropriété ajoute des démarches spécifiques, détaillées dans l’article sur l’extension d’une maison en copropriété. Sweet Home 3D reste un outil de simulation : les plans destinés à l’administration doivent coller aux cotes réelles relevées sur place.
